Лінія пакування у гофрокартон

Призначення

Автоматизована виробнича пакувальна лінія LEEV призначена для виготовлення індивідуальної упаковки з гофрокартону для широкої номенклатури елементів корпусних меблів, виготовлених на замовлення.
Лінія дозволяє упаковувати з високою ефективністю як партії серійних товарів, так і широку номенклатуру виробів, виготовлених на замовлення. При цьому виключається негативний вплив людського фактора на якість упаковки за рахунок повністю автоматизованих процесів визначення оптимального розміру упаковки, розкрою гофрокартону і склеювання коробки.
Впровадження на виробництві пакувальної лінії дозволяє в перспективі знизити фактичну собівартість упаковки, заощадити площі для складування, спростити логістику, а найголовніше – виготовляти упаковку коли вона дійсно необхідна.
Упаковка, виготовлена ​​з використанням даної лінії, відповідає всім чинним міжнародним стандартам, в тому числі і по екологічності за рахунок використання для закриття коробок клею-розплаву замість традиційного скотча.

Склад лінії

• Приводні роликові конвеєри формування продукції (поз.1);
• Приводний роликовий базуючий конвеєр (поз. 2);
• Приводні роликові конвеєри з модулем попереднього вимірювання (поз. 3);
• Основна вимірювальна станція (поз. 4);
• Автоматичний рильовочно-різальний верстат (поз. 5);
• Приводний конвеєр наповнення упаковки (поз. 6);

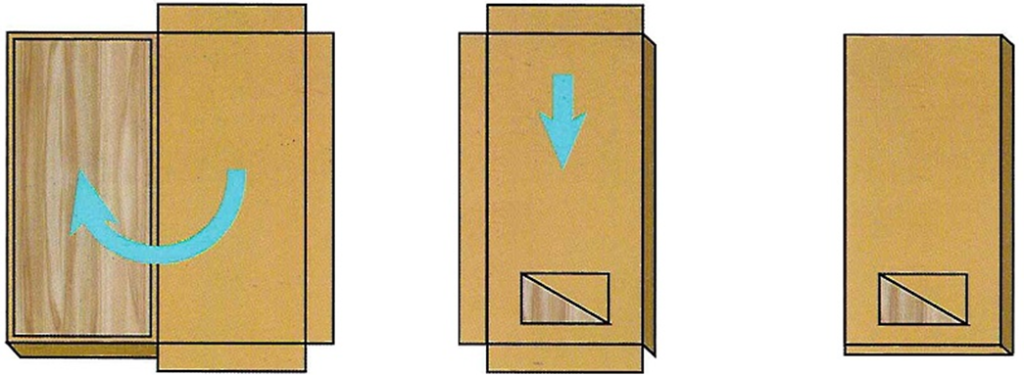

• Приводний автоматичний пристрій для складання коробки (поз. 7);
• Приводний конвеєр укладання наповнювача і закриття кришки коробки (поз. 8);
• Приводний базуючий конвеєр з похилими роликами (поз. 9);
• Автоматичний верстат для склеювання коробок (поз. 10);
• Неприводний вихідний рольганг (поз. 11).

Особливості

• продуктивність лінії 5 – 6 упаковок / хв;

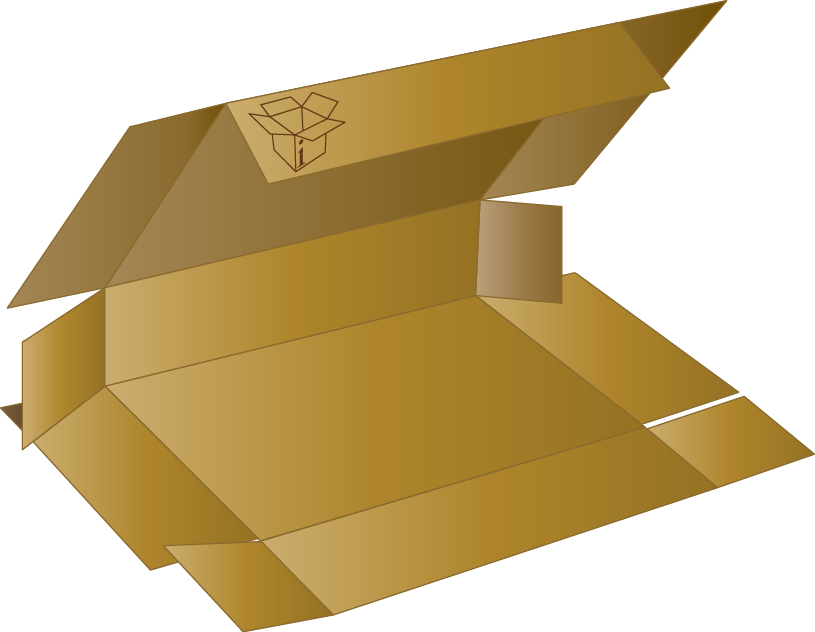

• тип виготовляються коробок по класифікації FEFCO 0410;
• використовується нескінченний гофрокартон (Z-картон) типів FE-BC-FE-EB-EC-BC з максимальною шириною 2500 мм і товщиною 2,5 – 6,5 мм;
• використання вимірювальної станції для визначення розмірів пакета заготовок по трьох координатах і бездротової передачі їх в рильовочно-різальний верстат;
• використання модуля попереднього вимірювання для підвищення швидкості роботи лінії;
• автоматичний рильовочно-різальний верстат продуктивністю до 8 коробок / хв, оснащений системою керування Siemens і 6 сховищами для гофрокартону різної ширини в стандартній комплектації;

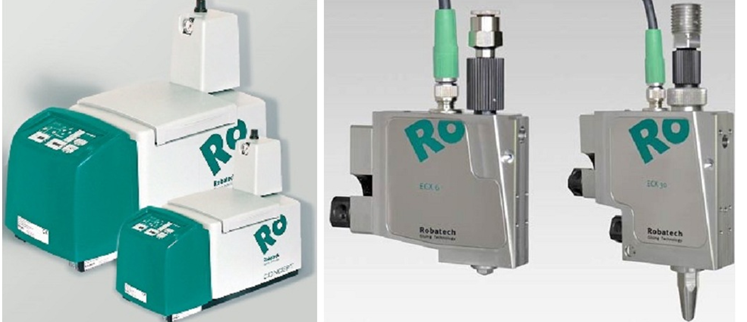

• автоматичний верстат для склеювання коробок продуктивністю до 8 циклів / хв, оснащений системою керування Siemens і клейовий станцією Concept виробництва швейцарської компанії Robatech;
• реалізована система плавлення термоклея на вимогу, розпорошення клею здійснюється за допомогою лінійно-точкових головок Robatech;
• для роботи не потрібно персонал з високою кваліфікацією.

Галузь застосування

Виробництва корпусних меблів, що випускають широкий асортимент меблів на замовлення.

Технічні дані
Параметри Пакувальна лінія LEEV
Довжина упаковки, мм 400 – 2500
Ширина упаковки, мм 250 – 900
Висота упаковки, мм 50 – 250
Максимальна вага упаковки, кг 50
Продуктивність лінії, упаковок / хв 5 – 6
Рекомендована товщина гофрокартону, мм 2,5 – 6,5
Максимальна ширина гофрокартону, мм 2500
Формат коробки (згідно з кодами FEFCO) 410
Стійка для Z-картону на 6 палето-місць
Електроживлення лінії 380 В, 50 Гц
Тиск стисненого повітря, МПа 0,6 – 0,8
